一、概述

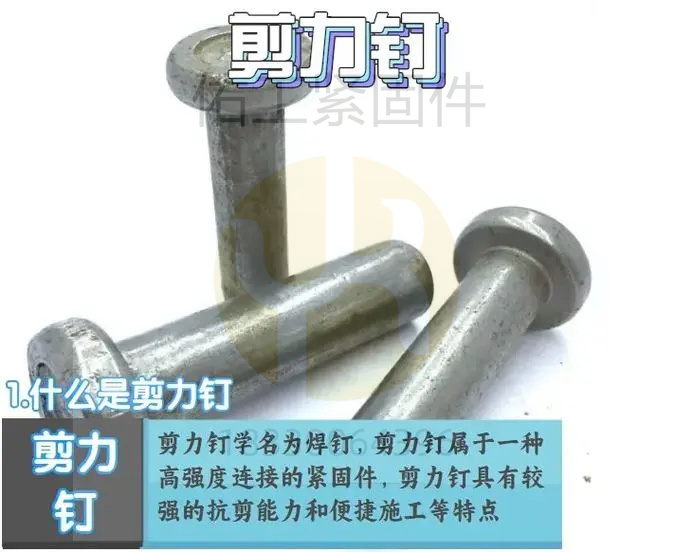

圓柱頭焊釘（又稱栓釘）是一種通過熔態壓力焊工藝固定在鋼結構或混凝土構件上的緊固件，廣泛應用于建筑工程中的組合樓板、鋼梁連接等場景。其焊接工藝分為-普通栓釘焊（非穿透焊）和穿透栓釘焊兩類。穿透焊需熔穿壓型鋼板（厚度0.5~1.6mm），使栓釘、壓型板與鋼構件三者熔合，適用于組合樓板施工；普通焊則直接焊接在鋼構件表面。

 二、分類與技術參數

 1. 栓釘分類

按焊接方式：普通栓釘焊、穿透栓釘焊。

按直徑范圍：常見規格為?8~25mm，建筑工程中多用?16~25mm。

按焊機類型：

  電弧栓焊機：適用于大直徑栓釘（?10~25mm）。

  儲能栓釘焊機：適用于小直徑栓釘（?8mm以下）。

2. 材料性能

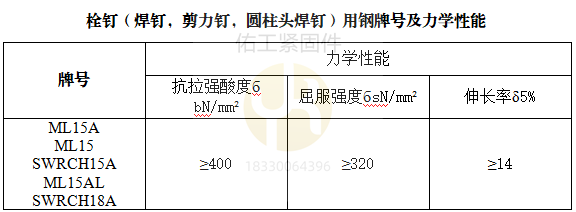

力學性能（以ML15A為例）

| 牌號 | 抗拉強度（N/mm2） | 屈服強度（N/mm2） | 伸長率（δ5%） |

|-------|-------------------|-------------------|---------------|

| ML15A | ≥400             | ≥320             | ≥14           |

 化學成分（ML15A）

| C（%） | Si（%） | Mn（%） | P（%） | S（%） |

|--------|---------|---------|--------|--------|

| 0.13~0.18 | ≤0.10 | 0.3~0.6 | ≤0.35 | ≤0.035 |

三、施工工藝

 1. 施工流程

1. 劃線定位：按設計位置標記，允許偏差±1mm。

2. 清理焊接區：打磨去除銹蝕、油污、涂層，露出金屬光澤。

3. 試焊與參數調整：試焊后彎曲30°檢驗焊縫質量，調整電流、電壓等參數。

4. 正式焊接：

   - 放置瓷環，確保干燥。

   - 栓釘垂直母材表面，焊槍保持靜止。

   - 焊接過程包括引弧、熔融、加壓、冷卻（圖1）。

5. 質量檢驗：彎曲試驗、外觀檢查。

---

 2. 關鍵工藝參數

| 栓釘直徑 | 電壓（V） | 電流（A） | 焊接時間 |

|----------------|-----------|------------|--------------|

| 10             | 65（空載）| 495~605    | 0.40         |

| 16             | 65（空載）| 1215~1485  | 0.70         |

| 25             | 65（空載）| 1980~2420  | 1.30         |

 四、質量檢驗與缺陷處理

 1. 檢驗標準

外觀檢查：焊腳均勻飽滿，無氣孔、夾渣、咬邊（圖2）。

彎曲試驗：彎曲30°后焊縫及熱影響區無裂紋（抽查率1%）。

{width="2in" height="1.5in" watermark="佑工緊固件"}

 2. 常見缺陷與處理

| 缺陷類型       | 原因                | 解決方案                |

|----------------|---------------------|-------------------------|

| 磁偏吹         | 磁場分布不均        | 增設導磁板或對稱布線   |

| 熱量不足       | 電流或時間過短      | 增大電流/延長焊接時間  |

| 焊縫不完整     | 焊槍傾斜或瓷環潮濕 | 調整垂直度/烘干瓷環    |

---

五、安全與環保

1. 防護措施：焊工需佩戴防護眼罩、防火服，焊機接地可靠。

2. 環境要求：濕度≤85%，避免雨天露天作業。

3. 防火管理：清理飛濺熔渣，配備滅火設備。

---

六、材料儲運與驗收

1. 栓釘與瓷環驗收

| 檢查項目       | 要求                                  |

|----------------|---------------------------------------|

| 材質證明       | 提供合格證、材質報告                 |

| 外觀質量       | 無銹蝕、裂紋、毛刺                   |

| 瓷環配套性     | 規格與栓釘匹配，干燥無破損           |

2. 儲運要求

- 瓷環需密封保存，碼高≤3層，離地≥300mm。

受潮瓷環需120℃烘干1~2小時后方可使用。

七、應用案例

自承式鋼筋桁架樓承板焊接

穿透焊時，栓釘需熔穿壓型鋼板，與鋼梁形成可靠連接。焊接后檢查焊腳完整性（圖3）。

樓承板栓釘焊接完成

聯系方式

如需技術咨詢或采購，請聯系：

**佑工緊固件**

電話：18330064396

本文內容基于GB/T 10433、JGJ 81等規范編制，實際施工需結合工藝評定與現場條件調整。
